Zhuao 공업 단지 Gushu Xixiang Baoan 지역 심천, 중국, 518126를 지는 4A B | info@newbridge.com.cn |
원래 장소: | 심천, 중국 |
브랜드 이름: | NEWBRIDGE |
인증: | FCC,CE |
모델 번호: | ND-8110V |
최소 주문 수량: | 1PC |
---|---|
가격: | Negotiation |
포장 세부 사항: | 패킹은 요구된 고객에 의해, 판지에서 보통 사용해 끝날 수 있습니다 |
배달 시간: | quantiy 및 구입에 따르면, 지불 후에 3-4 작업 일 |
지불 조건: | T/T, 웨스턴 유니온 |
공급 능력: | 다른 제품에 따르면, 매달 산출은 다릅니다 |
해결: | 10: 02 | 전원 공급 장치: | DC 5v |
---|---|---|---|
조작 온도 범위: | -5 +35°C에 | 작동 습도 범위: | 5에서 90% RH (응축 없음) |
입출력 오디오 인터페이스: | 3.5mm 오디오 | 거리: | 5-40km |

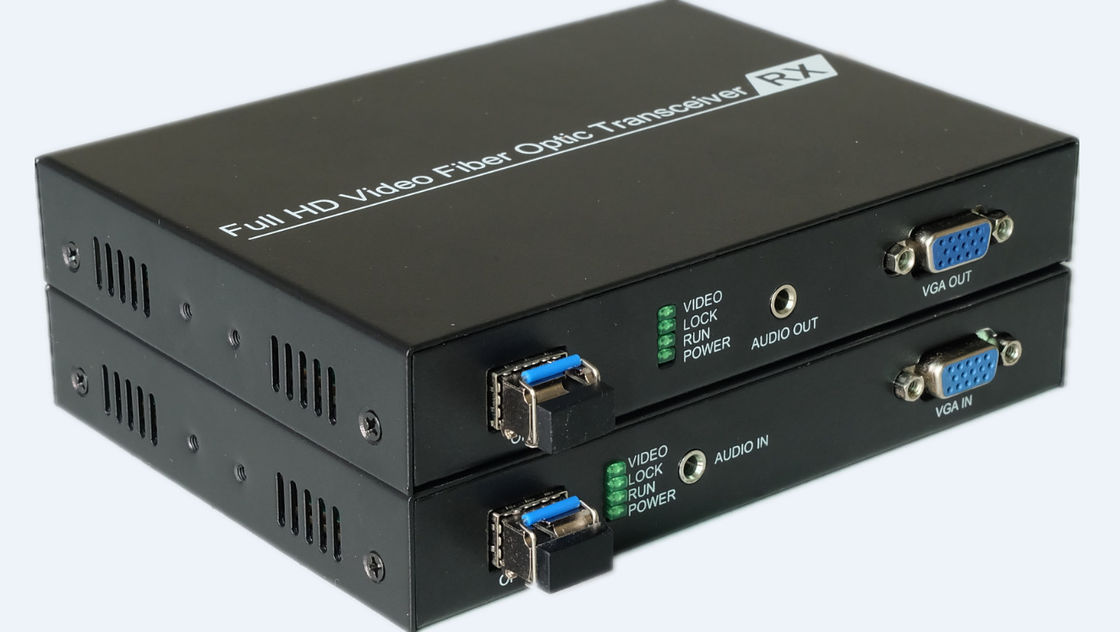

섬유에 ND-N8110V VGA 광학 전송기 그리고 수신기
개관:
제품은 전송기로 및 수신기, 사용에 의하여 전진된 uncompressed 디지털 방식으로 HD 영상 및 고속 디지털 방식으로 광섬유 전송 기술의 당신 쉽게 컴퓨터, 고선명 영상 근원, HD DVD/DVR와 리모트에, 그리고 국부적으로 VGA를 가진 긴 거리에 VGA HD 신호의 다른 장비 산출의 다양한 해결책을반복을 통하여, 독립적인 아날로그 오디오 전달할, 수 있고 앞으로 232의 반대로 방해 능력, 지킵니다 신호 무결성과 안정성을 이루어져 있습니다.
특징:
전송기 공용영역 | 기능 묘사 |
안으로 VGA | VVGA 신호 입력 포트 |
밖으로 VGA | VGA 신호 출력 포트 |
안으로 오디오 | 오디오 신호 입력 포트 |
탈퇴하 | 광섬유 산출 공용영역 |
DC | 5V 전원 입력 |
UART | 직렬 통신 공용영역 |
수신기 공용영역 | 기능 묘사 |
밖으로 VGA | VGA 신호 출력 포트 |
밖으로 오디오 | 오디오 신호 산출 |
안으로 OPT | 광학적인 입력 인터페이스 |
DC | 5V 전원 입력 |
UART | 직렬 통신 공용영역 |
지시자 | VGA 전송기 | VGA 수신기 | |
영상 | 에 | 영상 신호 | |
떨어져 | 영상 신호 없음 | ||
자물쇠 | 에 | 영상 신호를 잠그십시오 | |
떨어져 | 영상 신호를 자물쇠로 여십시오 | ||
뛰기 | 에 | 널 작동 정상 | |
떨어져 | 운영하지 않아 널 | ||
힘 | 에 | 힘에 장비 | |
떨어져 | 힘에 아닙니다 장비 |
명세
조작 온도 범위 | -5 +35°C에 |
작동 습도 범위 | 5에서 90% RH (응축 없음) |
입출력 영상 신호 | VGA |
지원 영상 체재 |
1920*1080/60Hz, 1280*1024/60Hz, 1280*768/60Hz, 1280*720/60Hz, 1024*768/60Hz, 800*600/60Hz, |
전송 거리 |
5KM-40KM 과태는 5KM입니다 |
입출력 오디오 인터페이스 | 3.5MM 오디오 |
지원 입출력 오디오 체재 | 44.1K, 48K, 96K, 176K, 192K |
직렬 포트 보드율 | 적합하게 115200와 따르기 |
입력 파워 | DC5V |
전력 소비 |
VGA 전송기 4W VGA 수신기 4W |
차원 | 오래 * 넓게 * 높은 (mm) 120X97.5X25.2 |
포장 크기 |
임명
1. VGA 케이블을 연결합니다 VGA_IN에 VGA 입력 신호를 이용하십시오.
2. VGA 케이블을 연결합니다 VGA_OUT에 VGA 출력 신호를 이용하십시오
3. 오디오에 오디오 입력 신호를 안으로 연결하십시오.
4. 오디오에 음성 출력 신호를 밖으로 연결하십시오.
5. UART에 serial를 연결하십시오.
6. 눈 섬유가 OPT 및 OPT를 밖으로 안으로 연결하는 LC 공용영역을 이용하십시오.
7. 장치에 힘.
