| Zhuao 공업 단지 Gushu Xixiang Baoan 지역 심천, 중국, 518126를 지는 4A B | info@newbridge.com.cn |
 |
| 원래 장소: | 심천, 중국 |
| 브랜드 이름: | NEWBRIDGE |
| 인증: | FCC,CE |
| 모델 번호: | ND-8010HDL |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 패킹은 요구된 고객에 의해, 판지에서 보통 사용해 끝날 수 있습니다 |
| 배달 시간: | quantiy 및 구입에 따르면, 지불 후에 3-4 작업 일 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 다른 제품에 따르면, 매달 산출은 다릅니다 |
| 모델: | ND8010HDL | 신호 유형: | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
|---|---|---|---|
| 작동 온도: | 0°C ~ 60°C/32°F ~ 140°F | 전원 공급 장치: | 5~24DC |
| 보관 온도: | -30°C ~ 70°C/-22°F ~158°F | 치수: | 110x 48 x 25 mm/4.33 x 1.89 x 0.98는 조금씩 움직입니다 |
| 강조하다: | SDI 변환기에 HDMI,hd sdi 변환기에 hdmi |
||

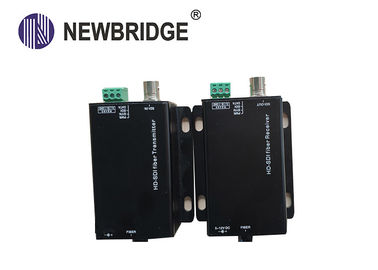

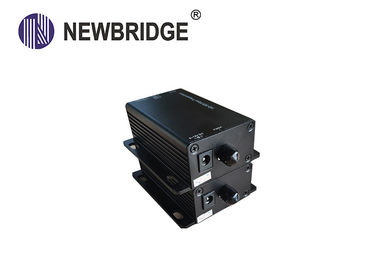

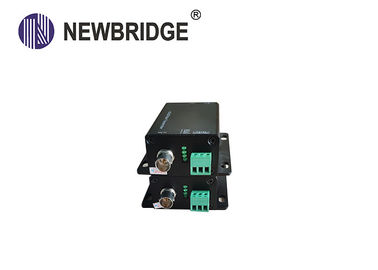

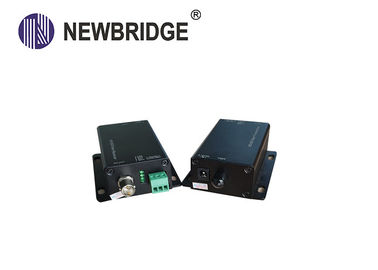

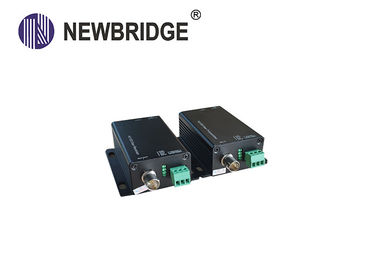

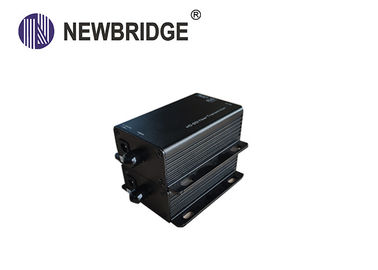

단 하나 섬유 단일 모드를 가진 소형 유형 HD SDI 변환기 광학적인 송수신기
1. 개관
Newbridge® ND8010HDL HD-SDI 광학적인 송수신기는 소형 유형 HD-SDI 광학적인 송수신기입니다. 광파이버를 통해 HD/HD-SDI 영상, 묻힌 오디오 및 RS485 자료를 전달하는 완벽한 경제 전송 장치 입니다.
전송기는 CD 받는 쪽으로 끝, 수신기를 보내기로 사용됩니다 이용됩니다. 그것은 SMPTE292M, SMPTE259M 기준, 뿐 아니라 DVB-ASI (EN50083-9) 디지털 방식으로 텔레비젼 신호에 체재 지원합니다.
|
ND8010HDL |
l 지원 1channel HD-SDI 영상은 섬유를 통해 오디오 신호를 묻었습니다 l SD의 HD 자동 탐지는, 270 Mbit/s에서 1.485G bit/s에 전송률을 지원했습니다 l 전송 거리는 다중 상태 섬유 또는 단일 모드 섬유를 통해 0km에서 80KM까지 입니다. l는 SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps), 그리고 DVB-ASI를 지원합니다 l 지원 플러그 앤 플레이 기능
|
2.Application 도표
3. 명세
| 모형 | HD-SDI 광학 전송기 & 수신기 |
| 양/유형 | 단일 모드, 단 하나 섬유 |
| 최대. 거리 | 0m-20Km (선택 40km/60km) |
| 연결관 | FC |
| 파장 | 1310nm/1550nm |
| 전달된 힘 | -10dbm~-3dbm |
| 최대 받는 감도 | <-34dbm> |
| 신호 유형 | SD-SDI (270Mbps)/HD-SDI (1.485Gbps) |
| 지원 입력 체재 |
SD: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz/29.97Hz/30Hz 720p @ 50Hz/59.94Hz/60Hz 1080i @ 50Hz/59.94Hz/60Hz 1080p @23.98Hz/24Hz/25Hz/29Hz/3 0Hz |
| 영상 기준 | SMPTE 292M와 SMPTE 259M |
| 자료 comm. 방법 | RS - 반양방 485/ |
| 전력 공급 | 5~24DC |
| 전력 소비 | 3~5 와트 |
| 작용 온도 | 0°C ~ 60°C/32°F ~ 140°F |
| 저장 온도 | -30°C ~ 70°C/-22°F ~158°F |
| 상대 습도 | 20~90% RH (비 응축) |
| 차원 | 110x 48 x 25 mm/4.33 x 1.89 x 0.98는 조금씩 움직입니다 |
| 무게 | 220g (Tx와 Rx) |
4. 순서 정보
| 부품 번호 | 제품의 묘사 | 단위 |
| ND 8010HDL Tx | HD-SDI 광학 전송기 | PC |
| ND 8010HDL Rx | HD-SDI 광학 수신기 | PC |
